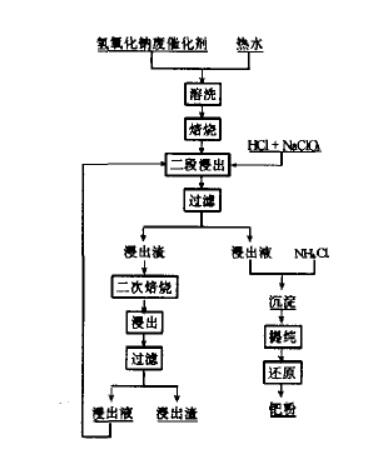

钯催化剂的种类较多，一般方法是将钯涂覆在各种载体上制成催化剂。如钯-三氧化二铝、钯-硅藻土、钯-石棉、钯-碳酸钙、钯-尼龙、钯-氢氧化钠等，目前广泛应用于石油、化工、电子、军工、医疗等行业。钯-氢氧化钠中因为含钯金高，氢氧化钠载体容易溶解，可采用基体溶解法以保证钯金回收率。热水溶浸渣中钯采用盐酸-氯酸钠体系浸出。钯-氢氧化钠催化剂中一般钯的含量占1%-3%，钯是以贵金属微粒均匀分布在氢氧化钠的载体中。对钯-氢氧化钠催化剂进行处理时，首先从降低氢氧化钠浓度、提高钯品位开始入手，通常用热水溶解法多次溶解使可溶性氢氧化钠尽量溶出。

从废钯催化剂中回收钯金，不论采用何种方法，关键均在于钯的溶解。物料中的钯以金属形态存在，粒度又比较细，因而是比较容易溶解于各种无机酸和碱中，然后物料中存在有机物质会阻碍钯与无机酸的相互接触和化学反应，使钯溶解不完全操作不易控制。为此应进行氧化焙烧除去有机物。物料在氧化焙烧时，首先在颗粒表面上离析出一层碳黑，随着温度的提高，碳黑逐渐消失，有机物被消除。

钯在590度开始明显氧化，氧化钯是一种无机酸难溶解的化合物，所以氧化焙烧的温度应控制在450-550度为宜。而氢氧化钠为载体的含钯废催化剂，熔点为318.4度，温度过高催化剂成熔融状，随着温度提高粒度逐渐减小，冷却后物体呈块状。因此物料焙烧时温度不要过高，一般控制在450度左右，料层不要过厚，以便浸出时物料易于粉碎。
