煅烧浸出法从废旧手机中对钯、银的回收再利用，目前钯碳回收也有很用采用煅烧浸出法提取钯金，我们每年约有5000万部手机被淘汰，而且随着手机销量的增加，淘汰率也会进一步增大，每个手机按重为100克计，每年就有5000吨废旧手机。手机中贵金属的含量钯100克/吨，银2000克/吨。

煅烧浸出法需要的工具有布氏漏斗、真实泵、烧杯、马弗炉、恒温水浴、搅拌器、烘箱等。煅烧浸出法需要的试剂有盐酸、硝酸、氯化钠、氨水、水合肼、亚硫酸钠、草酸等。

将废旧手机的外壳和电池去除，再破碎主要，用清水漂洗，含有金属的部分沉于底部，晾干煅烧等预处理后取样，一般一部手机预处理后其铜钯银的含量分别是：0.92%、0.38%、1.67%。

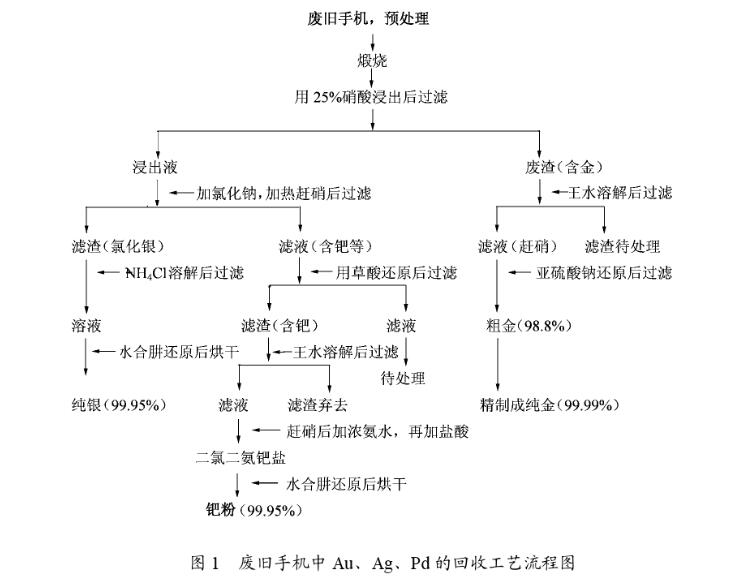

首先用硝酸对废旧手机预处理后的废料进行溶解，主要是溶解钯和银，硝酸对铜的溶解度很小，浸出条件是液固比2：1，温度50-65度，时间是3小时。稀硝酸溶液浓度太高，铜会少量溶解，这样会影响后续的工序中会降低对铜回收，稀硝酸溶液浓度较低，银和钯的浸出率不理想，所以我们根据经验一般选择稀硝酸溶液浓度为25%。

王水对铜、钯的浸出速度和效果与温度及时间有关，随着温度的升高和时间的延长，其浸出率也增高，如果温度过高，王水挥发较大且易沸腾溅出，影响铜、钯的回收率；当王水对铜和钯的浸出时间达到一时，钯和铜的浸出率变化很小，因此，根据经验一般选择温度是60度，时间是3小时。

一般溶解铜、钯的常用方法是王水溶解，如果物料粒度细，具有高活性，也可以用盐酸溶液加氧化剂溶解，如盐酸加氯气，盐酸加过氧化氢，盐酸加氯酸钠等。

在金的提取时选用了还原法，其还原剂有草酸、甲酸、水合肼等，用亚硫酸钠还原金的反应离子。用亚硫酸钠还原金具有还原率高、选择性好，溶液中的贱金属杂质不被还原，反应条件易控制等特点。粗金的精制：王水溶解粗金、浓缩、赶硝、稀释过滤、草酸还原、纯金。

在铜、银、钯的回收过程中应该需要注意有三点，第一煅烧温度一般控制在550-650度，因为手机主板燃烧时会放出一些气体，故应在赶硝时不断加入少量盐酸以利于氮氧化物的逸出。第二二氯二氨钯盐要洗干净，以免有杂质影响纯钯的质量。第三用稀硝酸和王水浸出金属时，应注意采取一些通风措施。
